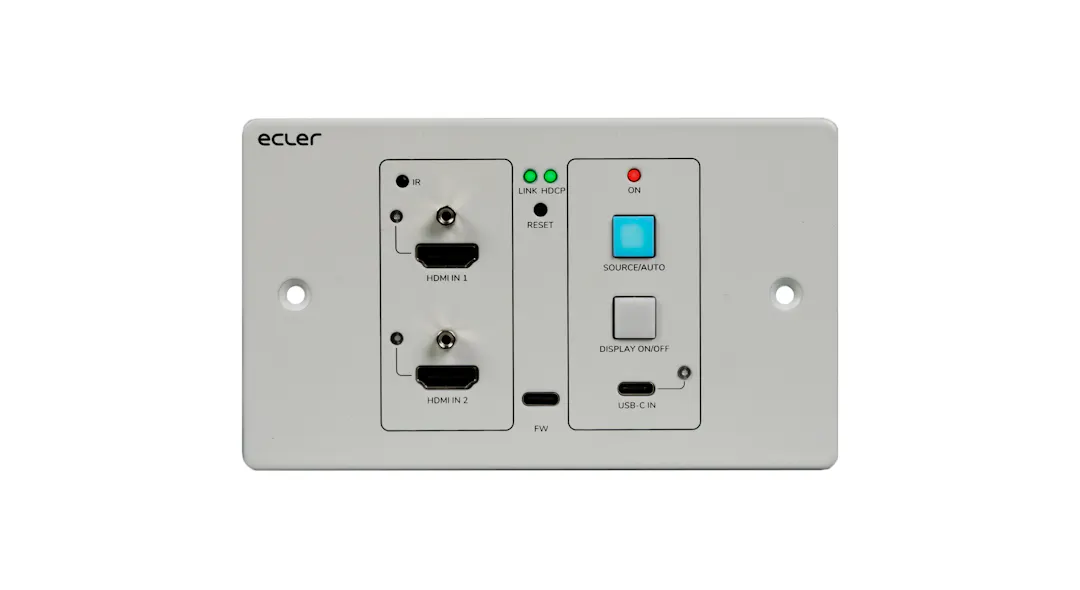

VEO-XWT44E HDBaseT Wall Plate Transmitter

Catégories ECLER, EXTENDERS, VIDEO

Description

Description

HDBaseT | Reference: CVEOXWT44E

Le VEO-XWT44E est un émetteur HDBaseT au format européen de plaque murale à 2 gangs. Il permet d’étendre un signal vidéo 4K jusqu’à 40 m sur un seul câble Cat 5e/6 ou un signal FullHD jusqu’à 70 m lorsqu’il est connecté au VEO-XRT44. Il prend en charge les signaux vidéo 4K réels à 60 Hz avec un sous-échantillonnage chroma YUV 4:4:4 et HDR 10 avec une bande passante maximale de 18 Gbps. Grâce à la fonction PoC bidirectionnelle, l’émetteur peut être alimenté par le récepteur et vice versa. Un deuxième bouton du panneau avant peut être utilisé pour allumer/éteindre un écran via CEC ou il peut être programmé alternativement par apprentissage IR ou RS-232 pour envoyer deux commandes RS-232, offrant une option de contrôle simple et polyvalente.

CARACTÉRISTIQUES

Transmetteur mural HDMI 4K avec 2 entrées HDMI et 1 entrée USB-C
Prend en charge HDMI 2.0, 4Kx2K/60Hz/4:4:4
Conforme HDCP 2.2
Commutation automatique de la source vidéo
Compression vidéo sans perte pour la technologie HDBaseT, transmission jusqu’à 40 m à 4K et 70 m à 1080p sur câble CATx
Les écrans peuvent être allumés/éteints via les commandes CEC et RS-232 par le bouton « AFFICHAGE ON/OFF »
Transmission RS-232 et IR
Apprentissage IR pour contrôler l’affichage marche/arrêt.
Transmission EDID et gestion intelligente
PoC bidirectionnel Prend en charge la transmission CEC.
Fournit des LED pour indiquer l’état de fonctionnement actuel.
Mise à niveau du micrologiciel par port micro-USB.
Protection ESd

SPÉCIFICATIONS TECHNIQUES

PERFORMANCES VIDÉO
Connecteurs d’entrée vidéo
2x HDMI Type A femelle, 2.0, 18 Gbps, 1x USB Type C
Résolutions d’entrée vidéo
Jusqu’à 4Kx2K@60Hz
Sous-échantillonnage chromatique
4:4:4
Profondeur de couleur
8 bits
Espace colorimétrique
YUV
HDCP
Conforme 2.2
HDR
HDR10
Fonctions de mise à l’échelle
Non
Distance HDMI
jusqu’à 10 mètres / 33 pieds avec les câbles Ecler VEO
PERFORMANCES AUDIO
Formats audio
Dolby Atmos, Dolby TrueHD, Dolby
Digital Plus, Dolby Digital, DTS-X, DTS-HD Master Audio, DTS 5.1, PCM.
Fréquence d’échantillonnage
32 KHz, 44,1 KHz, 48 KHz, 88,2 KHz, 96 KHz, 176,4 KHz, 192 KHz
Profondeur de bits
jusqu’à 24 bits
Réponse en fréquence
20 Hz–20 KHz, ± 3 dB
ARC/eARC
Non
CONTRÔLE DE L’APPAREIL
Connecteurs de contrôle
Euroblock 2 broches, Euroblock 3 broches, USB Type-C femelle pour la mise à jour du micrologiciel
Protocoles de contrôle
IR, RS-232
Boutons de commande
Bouton de réinitialisation, bouton marche/arrêt de l’affichage, bouton Source/Auto
Gestion EDID
Pass-through et gestion intelligente
Indicateurs d’état
LED de liaison, LED HDCP, LED d’alimentation, LED HDMI IN 1/2, LED USB-C
CONTRÔLE PASS-THROUGH
Connecteurs pass-through
Euroblock 2 broches, Euroblock 3 broches
Protocoles pass-through
IR, RS-232, CEC
SPÉCIFICATION HDBaseT
Distance de transmission
CAT5e/6 à 4K jusqu’à 35 m / jusqu’à 115 pieds
CAT6a/7 à 4K jusqu’à 40 m / jusqu’à 130 pieds
CAT5e/6 à 1080p jusqu’à 60 m / jusqu’à 197 pieds
CAT6a/7 à 1080p jusqu’à 70 m / jusqu’à 230 pieds
ÉLECTRIQUE
Alimentation électrique
PoC bidirectionnel ; Externe : CA 100 V – 240 V à 50-60 Hz, Sortie : CC 24 V – 1,25 A
Connecteur secteur CC
Euroblock à 2 broches pour connecter un adaptateur CC 24 V
Consommation électrique
22 W maximum
PHYSIQUE
Température de fonctionnement
Min : -10 °C ; 14 °F
Max : 55 °C ; 131°F
Humidité de fonctionnement
10 – 90 % HR (sans condensation)
Options d’installation
Mur
Accessoires inclus
Boîtier de montage en surface UE, 2 vis de montage, Euroblock 3 broches, 3 Euroblock 2 broches, adaptateur secteur (24 V CC 1,25 A), guide rapide et garantie
Dimensions
146 × 86 × 42 mm / 5,75 x 3,39 x 1,65 po (L x H x P)
Poids
0,294 kg / 0,648 lb
Dimensions d’expédition
183 x 105 x 133 mm / 7,2 x 4,13 x 5,24 po (L x H x P)
Poids d’expédition
0,8 kg / 1,76 lb
Matériau du châssis
Plastique
Couleur de finition
Blanc
